以下是:张家口阳原铸铁闸门渠道闸门售后无忧的图文介绍

耀禹水利机械厂(阳原县分公司)是一家集贸易、加工、配送为一体的服务型公司。我司主要经营 液压抓斗式清污机、不锈钢电动闸门等。我们始终坚持以客户为先，客户至上的服务宗旨，尽力为客户提供便利，竭诚为广大新老客户服务。欢迎来电咨询。

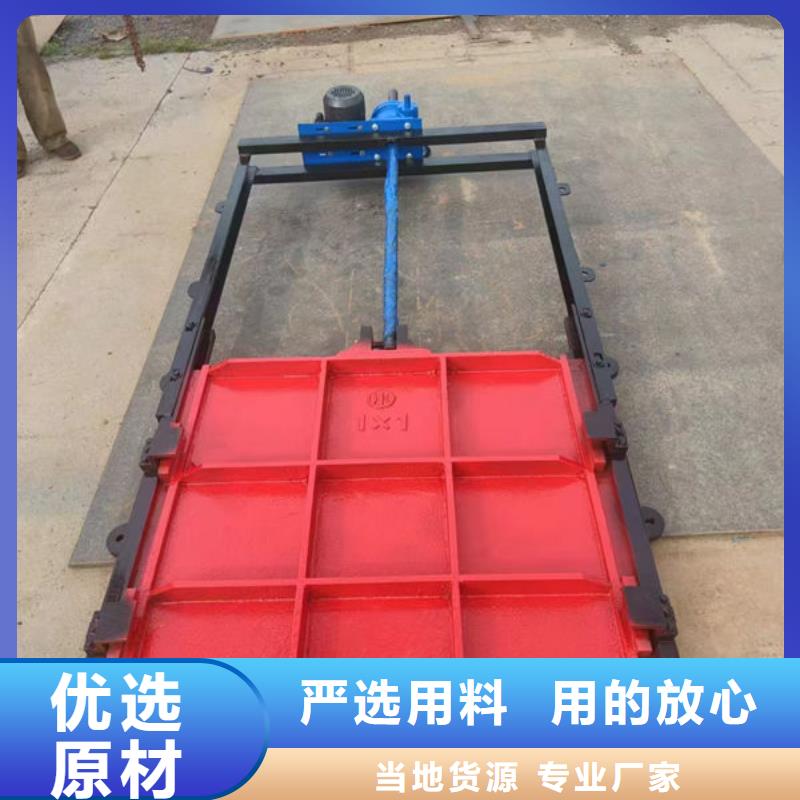

铸铁闸门渠道闸门售后无忧

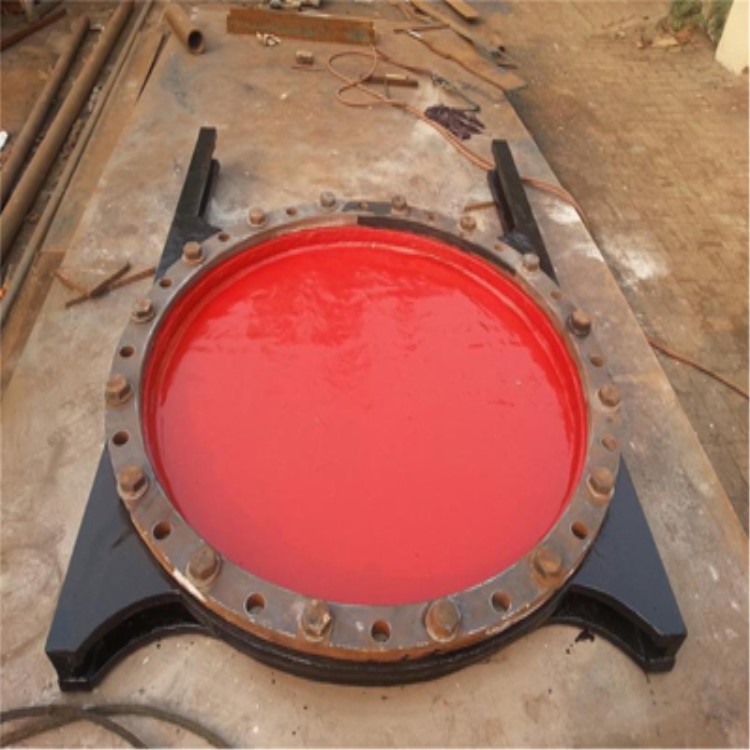

技术要求    铸铁闸门应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。   1 铸件    1 灰铸铁的机械性能应符合GB 9439规定。铸造铜合金的机械性能应符合GB 1176规定。    2 铸铁件表面所附有的型砂、氧化皮、冒口、浇口和多肉等应干净。   3 主要铸铁件(如门框、门板和导轨)应时效处理。    4 铸件不允许有裂缝、疏松和浇不足等缺陷。如有气孔、缩孔和渣眼等缺陷时应补焊与修整，但必须保证铸件质量。   5 铸件的铸造偏差应符合GB 6414规定。  2 主要构件   门板   1 门板应整体铸造，闸孔在400mm及其以上时应设置加强肋。    2 门板应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5，挠度应不大于构件长度的1/1500。          3 门板的厚度应在计算厚度上增加2mm的腐蚀裕量。4 闸孔尺寸在600mm及其以上时，门板的上端应设置安装用吊环或吊孔。  2 门框   2.1 门框应整体铸造，在 工作水头下，其拉伸、压缩和剪切强度的系数不小于5。   2.2 门框的厚度应在计算厚度上增加2mm的腐蚀裕量。   2.3 对于墙管连接式圆闸门，其门框法兰的连接尺寸应符合GB 4216.2的规定，法兰螺栓孔应在垂直中心线的二侧对称均布。    2.4 法兰螺栓孔d0的轴线相对于法兰的孔轴线的位置度公差Φt应符合表3的规定    2.5 墙管式闸门与墙管连接之间应设有止水垫片，其垫片应符合GB 4216.9及GB 4216.10规定。 2.6 墙式闸门与墙面接合的门框表面，应保持平整。   2.7 门框(含导轨)的任一外侧应机加工一条与导轨平行且贯通的垂线作安装闸门基准。     导轨  导轨应按 工作水头设计，其拉伸、压缩和剪切强度的系数不小于5。在门板开启到 位置时，其导轨的顶端应高于门板的水平中心线。    导轨可用螺栓(螺钉)与门框相接，或与门框整体铸造。   密封座 密封座应分别置于经机加工的门框和门板的相应位置上，用与密封座相同材料制作的沉头螺钉紧固。在启闭门板过程中，不能变形和松动，螺钉头部与密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。    密封座工作表面不得有划痕、裂缝和气孔等缺陷。




试验方法与检脸规则  密封面间隙检验  门板与门框密封座的结合面，必须外来杂物和油污，将闸门全闭后放平。在门板上无外加荷载的情况下，用0.1 mm的塞尺沿密封的结合面测量间隙，其值不大于0.1mm。    装配检验  将门板在门框内人座，作全启全闭往复移动，检查门板在全启全闭时的位置、楔紧面的楔紧状况和门板在导向槽内的间隙。用钢尺和塞尺等工具分别进行测量，其检验结果应符合3.2-3.4的规定。    渗漏试验  密封面应任何污物，不得在两密封面间涂抹油脂。将闸门全闭，使门框孔口向上，然后在门框孔口内逐渐注人清水，以水不溢出为限，其密封面的渗水量应不大于l.2 5L /min·m (密封长度)。

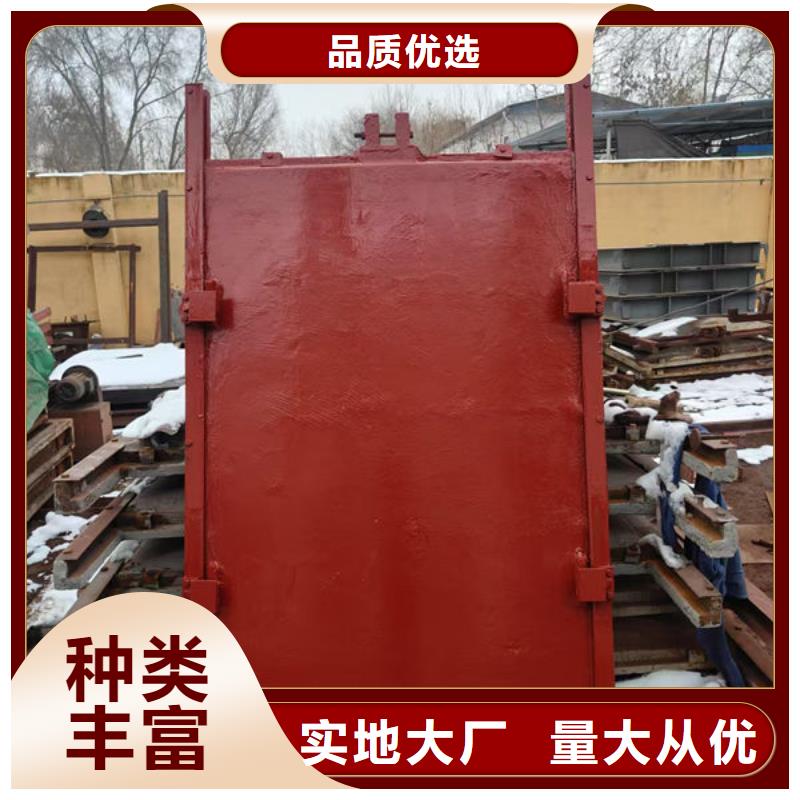

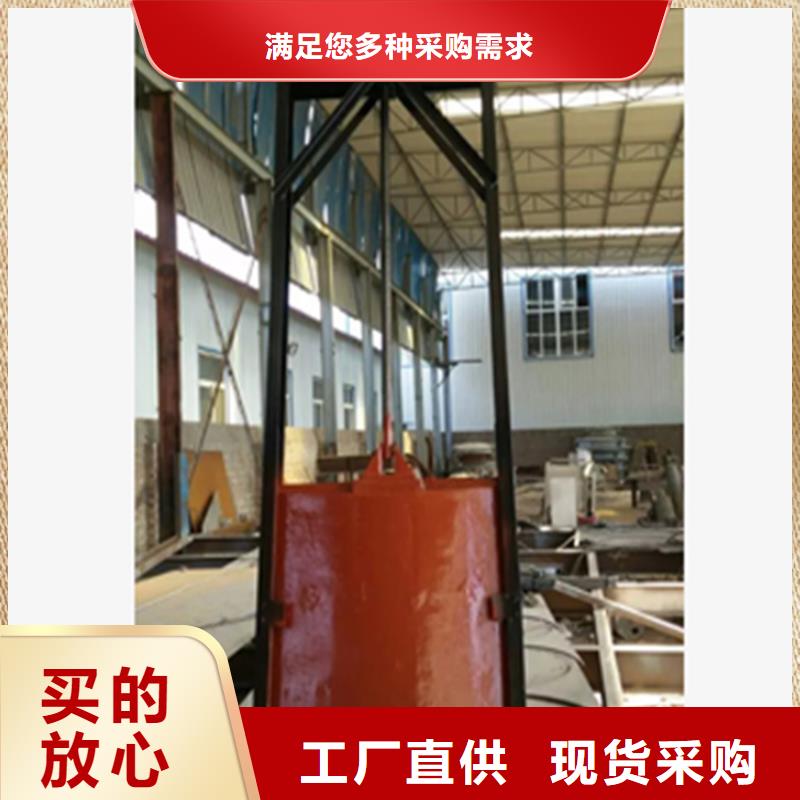

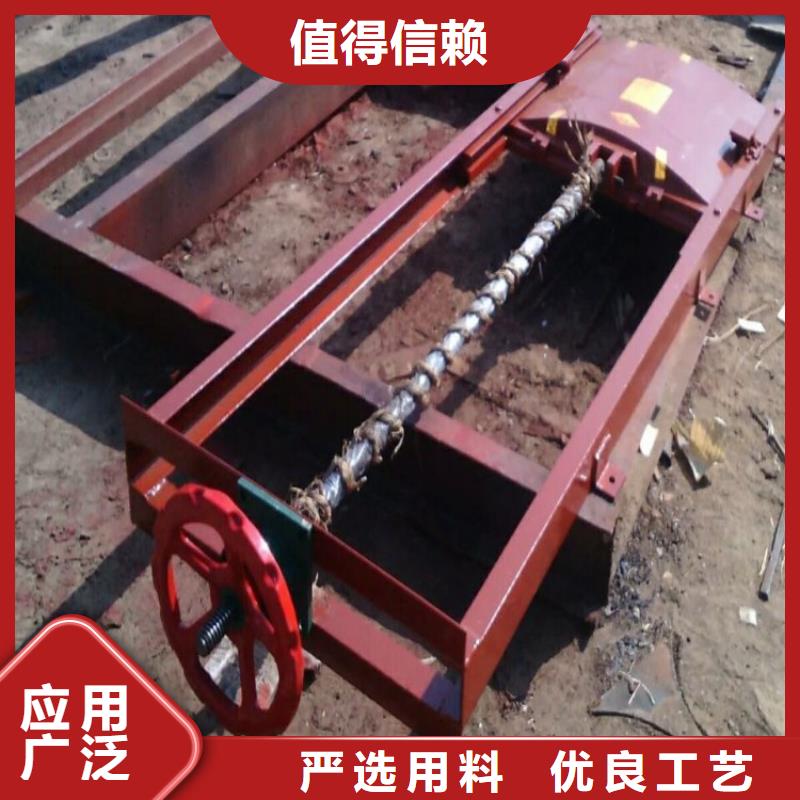

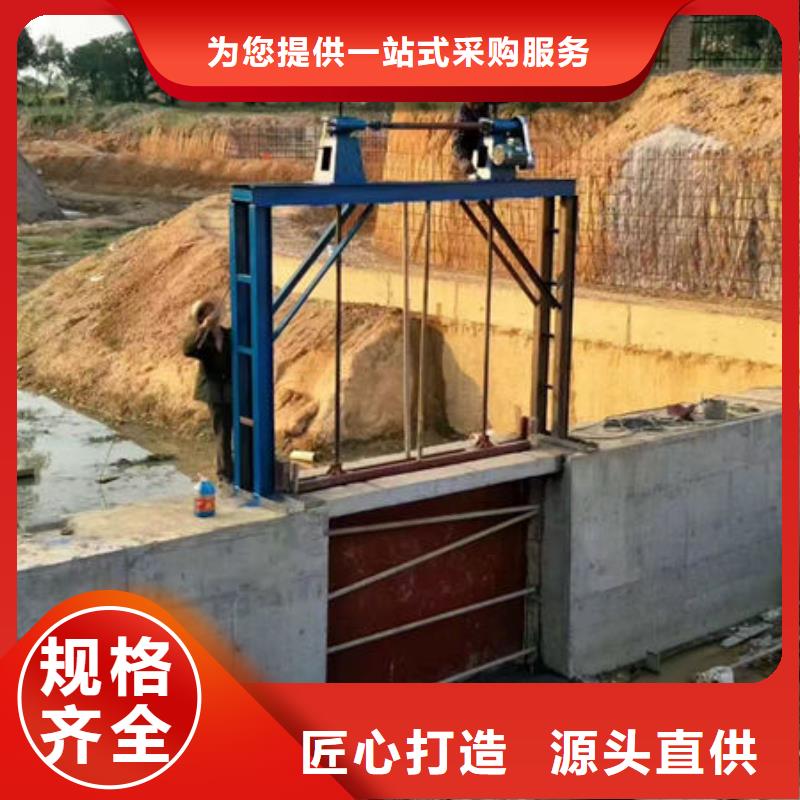

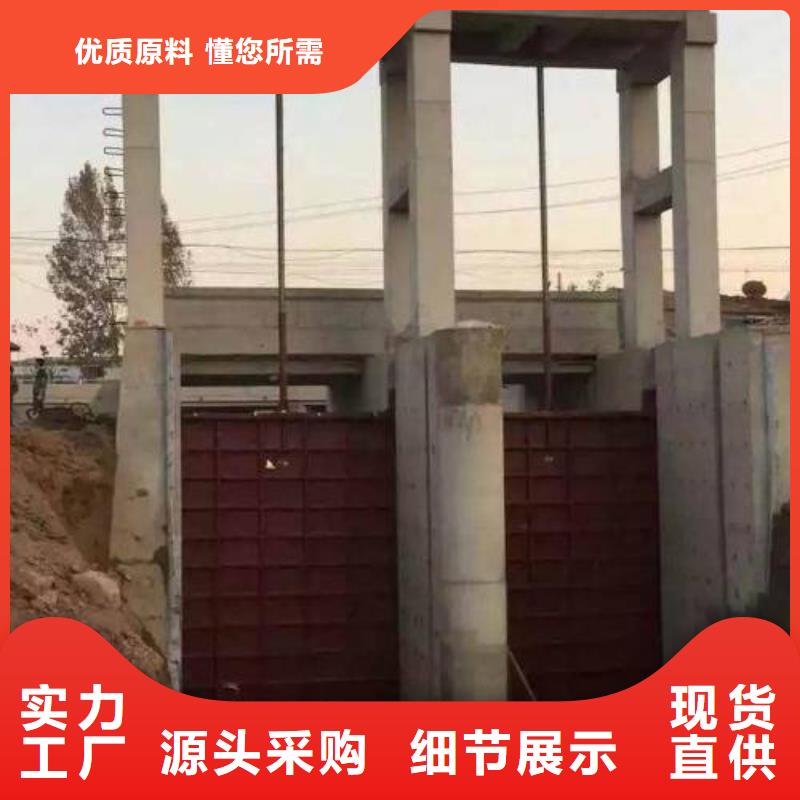

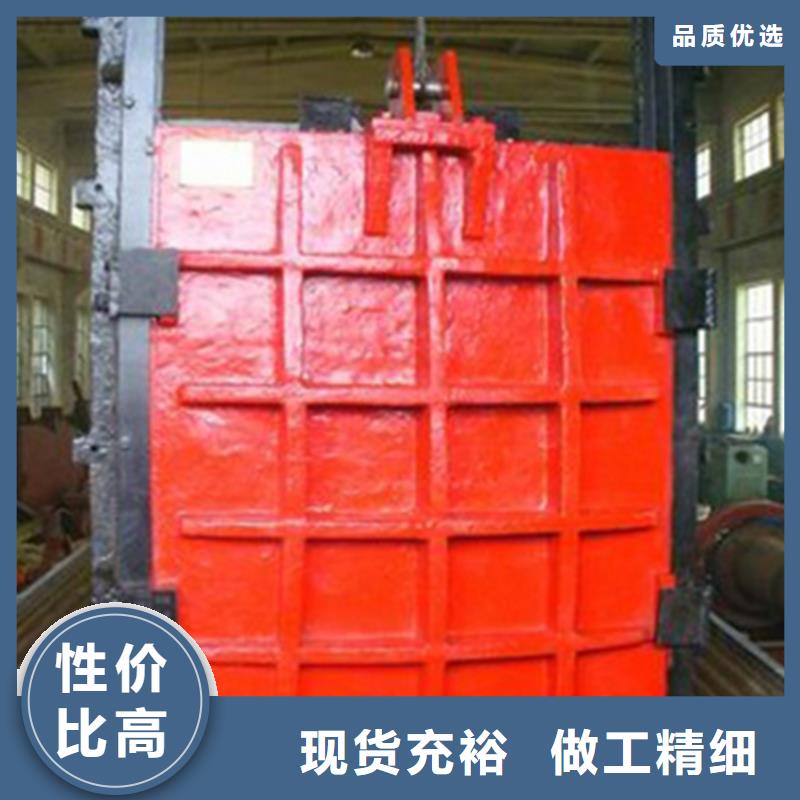

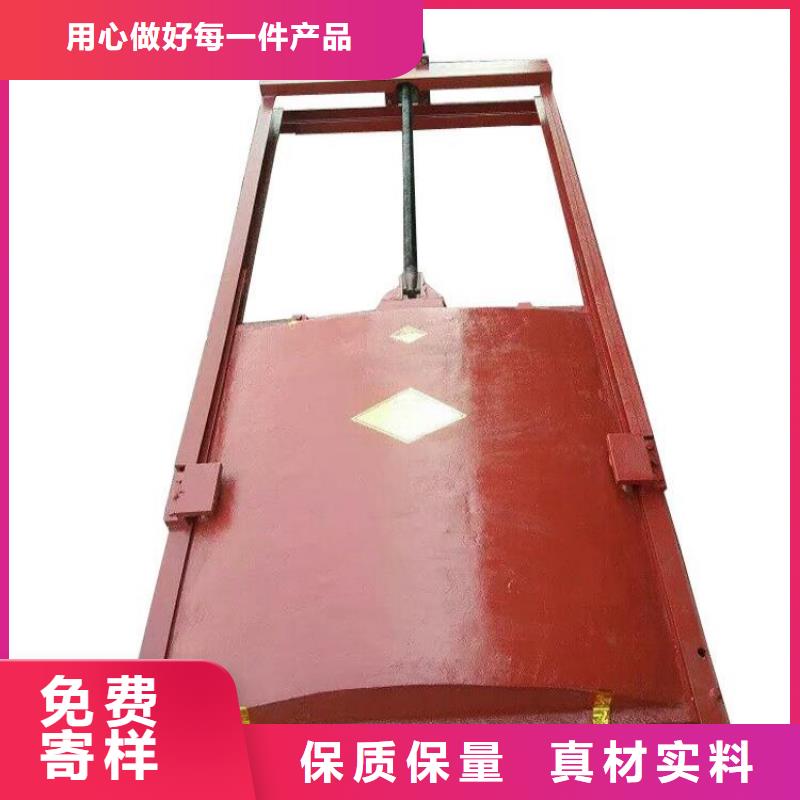

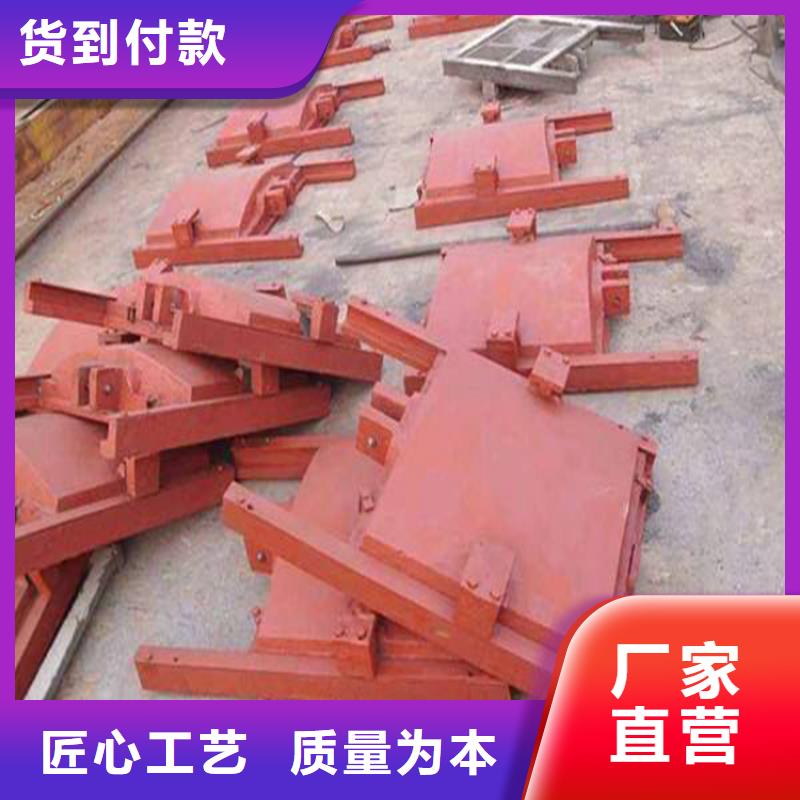

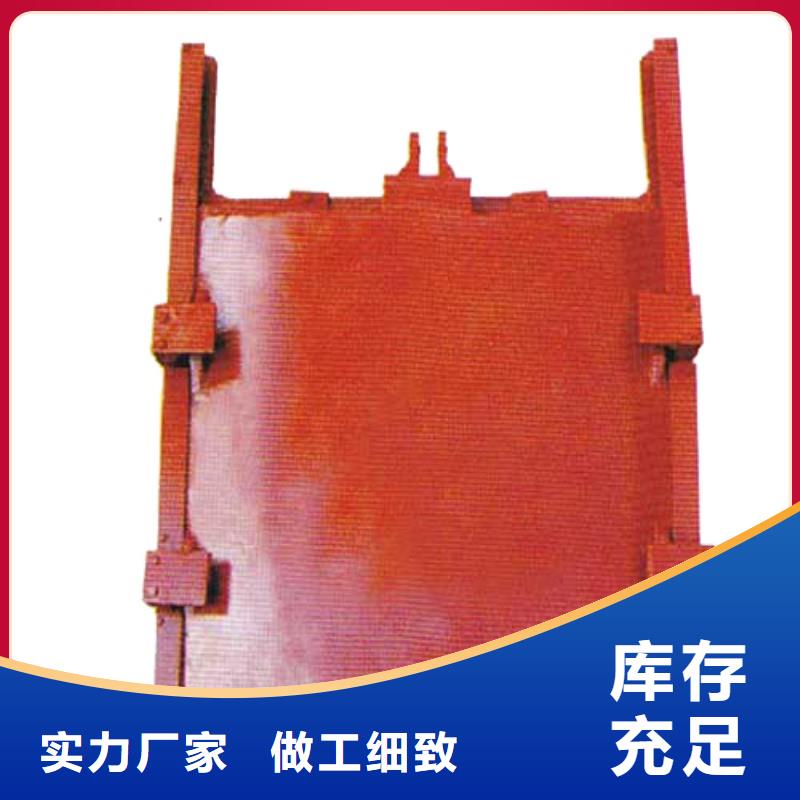

概述  合金铸铁平面滑动闸门是我公司主导产品之一，它在结构上采用了机械加工基础结合人工研磨止水面，止水效果显著。闸门结构合理，便于安装，操作简便灵活，便于管理，耐锈蚀，是中小型水工建筑物中理想的平面闸门。

     我公司也可以根据用户要求材质采用多种合金材料，其耐磨耐蚀性能更佳。
